HGQ低壓固態軟起動器

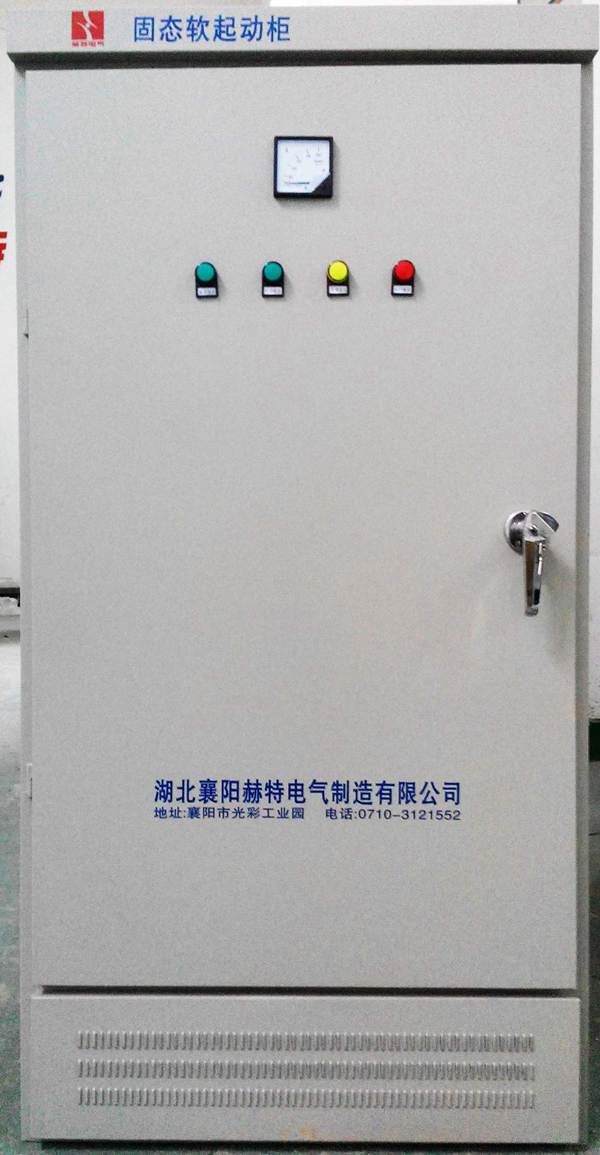

低壓固態軟起動器圖片：
概 述
HGQ系列低壓電機固態軟起動器是起動過程中在電機定子回路中串入可控硅，并根據電機功率和負載狀況，通過調整可控硅的導通角，將電機的起動電流控制在一定值上，進而實現電機的恒流軟起動。適用于建材、冶金、礦山、石油、供水、供暖、制藥等行業對630KW以下交流三相異步電動機的降壓起動和節能控制。
工作原理
HGQ系列低壓電機固態軟起動器是從電機的定子回路采集電流和電壓信號，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態，進而控制電機的起動電流和電機運行時輸入功率，實現自動跟蹤電機負載變化、自動調節輸入功率的功能，達到完成電機的軟起動和經濟運行的目的。
性能特點
★起動電流小，起動過程平滑，起動速度快；
★可頻繁連續起動，并可分別起動多臺電機；
★具備恒流式和可編程斜坡式兩種起動方式，起動參數可根據負載類型任意調整；
★全數字自動控制，工作穩定，可靠性高，調整、維修簡便；
★對于電機過載，在5—40秒鐘予以保護，對于電源缺相2秒鐘內予以保護；
★具有故障自我診斷功能，并顯示故障來源；
★具備軟停車功能(特別適合泵類負載在水錘效應下的平穩減速)；
★適用電壓及功率：380V/400KW以內的三相交流異步電動機。
使用環境條件
★環境溫度：-40℃~+50℃；
★相對濕度：≤90％；
★海拔高度 ： ≤2000m(海拔2000m以上的可根據具體工況特殊設計）；
★傾斜度：≤5°；
★地基穩定，無顯著搖動和沖擊振動；
★空氣質量：無腐蝕性氣體和導電塵埃。
主要規格參數
典型接線圖
訂貨須知
訂貨時請?zhí)峁┮韵沦Y料;
★電動機型號、額定功率、額定電流、額定電壓;
★電動機拖動負載特性;
★柜體表面顏色;
★若客戶有特殊要求，請與我公司協商訂制。
后編：
控制原理
電機啟動器決定使用軟啟動器。
軟啟動器的基本原理
通過控制可控硅的導通角來控制輸出電壓。因此，軟啟動器從本質上是一種能夠自動控制的降壓啟動器，由于能夠任意調節輸出電壓，作電流閉環控制，因而比傳統的降壓啟動方式（如串電阻啟動，自耦變壓器啟動等）有更多優點。例如滿載啟動風機水泵等變轉矩負載、實現電機軟停止、應用于水泵能完全消除水錘效應等。
軟啟動器主回路原理圖：
國內的電機軟啟動器控制系統一般都采用1臺軟啟動器配1臺電機的控制方案，了節省投資，經過多方論證，并且與**變頻器有限公司的技術專家一起進行了模擬試驗最終決定采用1臺軟啟動器帶2臺電機的方案。同時，也為了最大限度地保障設備無故障連續運行，對原自耦啟動柜進行了改造，保留原來自耦啟動的全部功能，并且利用原自耦柜中的運行接觸器，作為軟啟動器的旁路接觸器，在軟啟動器啟動完畢后將其旁路，以便軟啟動器可以繼續控制其他的電機。軟停止控制策略則正好相反，首先要將原自耦柜中的運行接觸器斷開，電機切換到由軟啟動器控制，然后啟動軟啟動器的軟停止功能，逐漸減小輸出電壓，將電機慢慢停下來，最后軟啟動器退出，等待接受下一個啟動或停止操作。
